Les Mines de la 2ème Guerre Mondiale
sources :
Waffen-Arsenal. Deutsche Landminen 1935-1945 de Wolfgang Fleischer
"Les Mines et les Pièges" édité par le Ministère
de la Guerre en Février 1945
Magazine "Militaria" articles de monsieur Jacques DENIG
| Mines
: Charge
explosive installée sur le sol, sous terre ou immergée,
et qui agit soit directement par son explosion, soit indirectement par
éclats ou effet de souffle (Petit Larousse) |
Les Mines Antichars
|
|

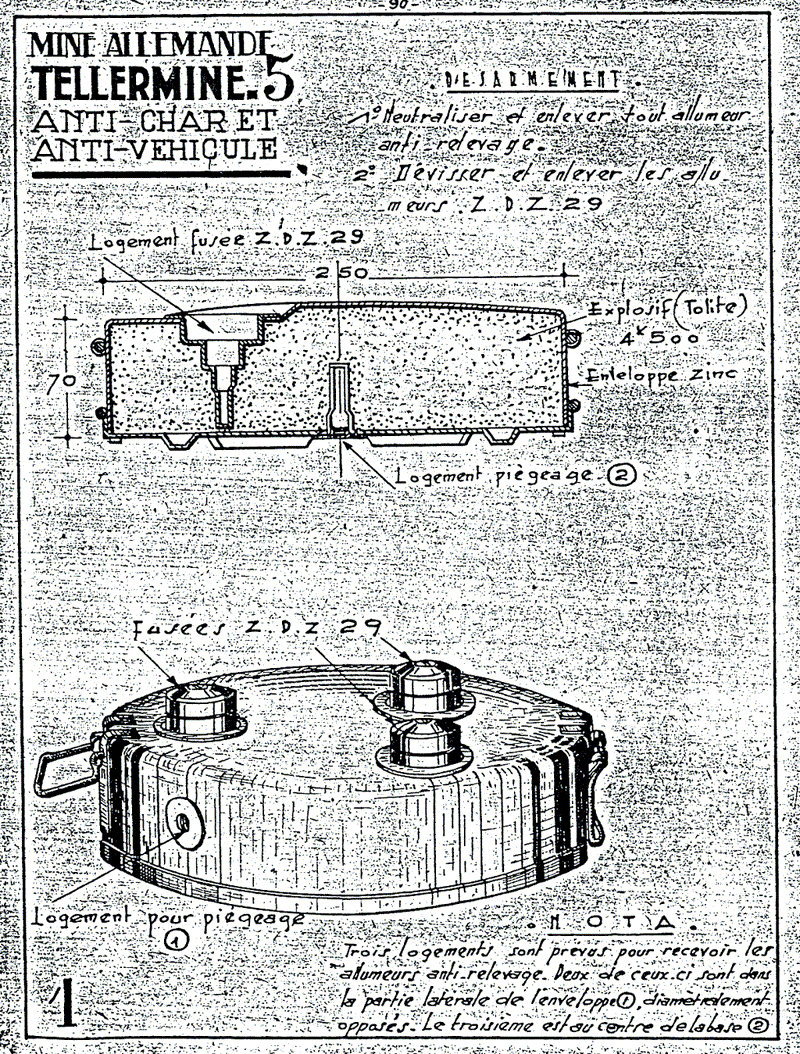

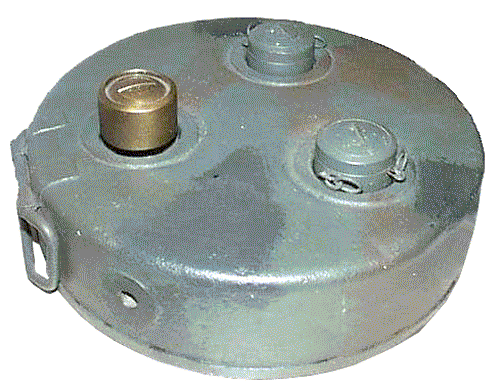

T.Mi.29
ou Tellermine
29 Mine métallique, cylindrique plate de 25cm de diamètre, 3 emplacement principaux d' amorçage et 2 secondaires . Poids total : 6kg pour 4kg 500 d' explosif Mécanisme : Pression 45 et 125kg et Traction |
ZDZ 29 |
Fiche |
|
T.Mi.35
ou Tellermine
35 |
T.Mi .Z 35 |
Fiche |
 |

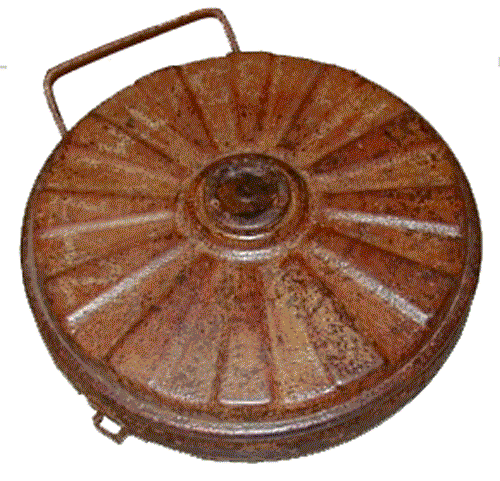

T.Mi.35
Stahl ou
Tellermine 35 Stahl Mine analogue à la T35 , 320 x 89 avec couvercle en cier cannelé. Poids total : 9kg 550 pour 5.450kg d' explosif Mécanisme : Pression 135kg |
T.Mi
.Z 35 T.Mi.Z42 T.Mi.Z43 |
Fiche |
 |

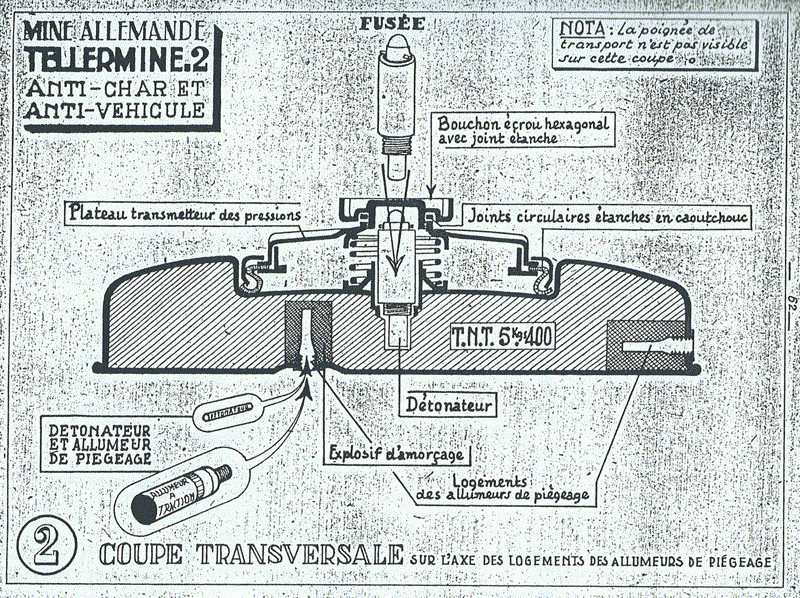

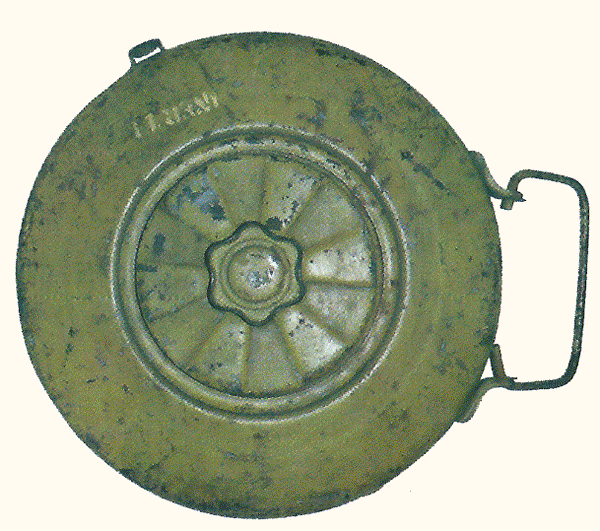

T.Mi.42
ou Tellermine
42 Mine métallique (acier),forme assiette 320 x 102, petit plateau de pression, bouchon de fermeture cannelé. Poids total : 9kg 100 pour 5kg 450 d' explosif Mécanisme : Pression 110 à 180kg |
T.Mi .Z
42 |
Fiche |
 |

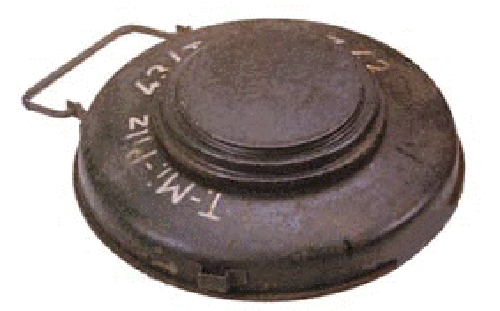

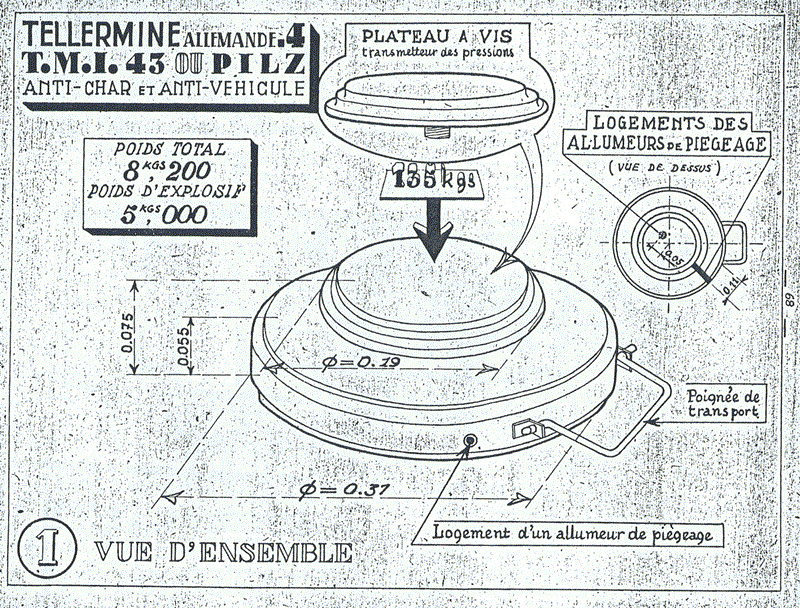

T.Mi.43
ou Tellermine
43 Mine métallique (acier),forme assiette 320 x 102, petit plateau de pression à gradins sans ressort . Poids total : 8kg.200 pour 5kg.450 d' explosif Mécanisme : Pression 110 à 180kg |
T.Mi
.Z 42 T.Mi .Z 43 |
Fiche |
 |

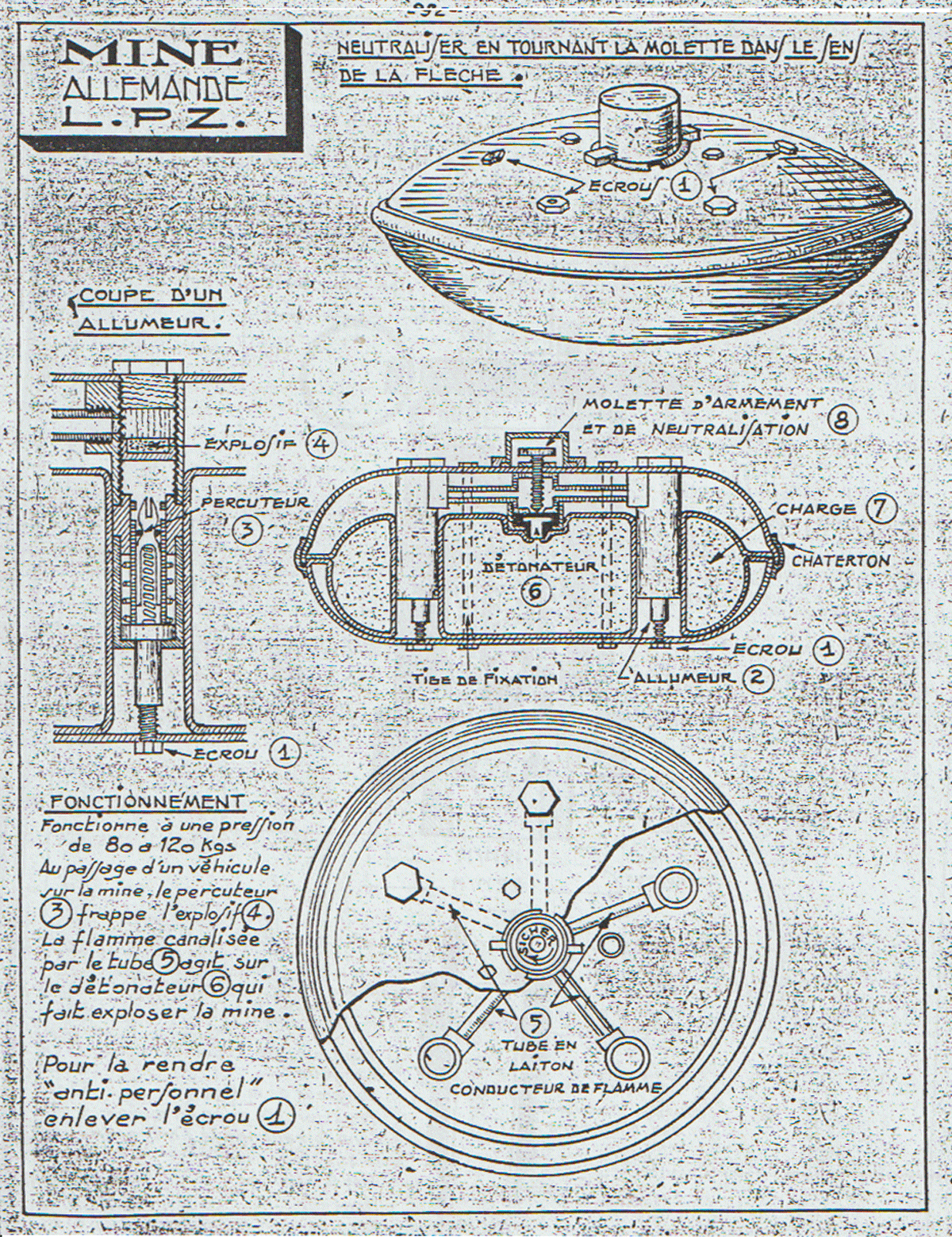

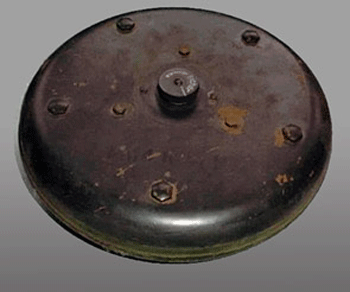

L.Pz.Mi.40 ou
Leichte Panzermine 40 Corps en acier . Elle était utilisée par les parachutistes Poids : 4kg pour 2kg 500 d' explosif Pression de 7kg à 125kg |
DZ 35 | Fiche |
 |

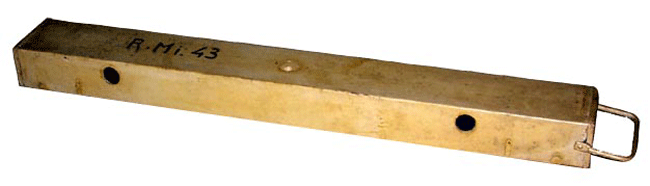

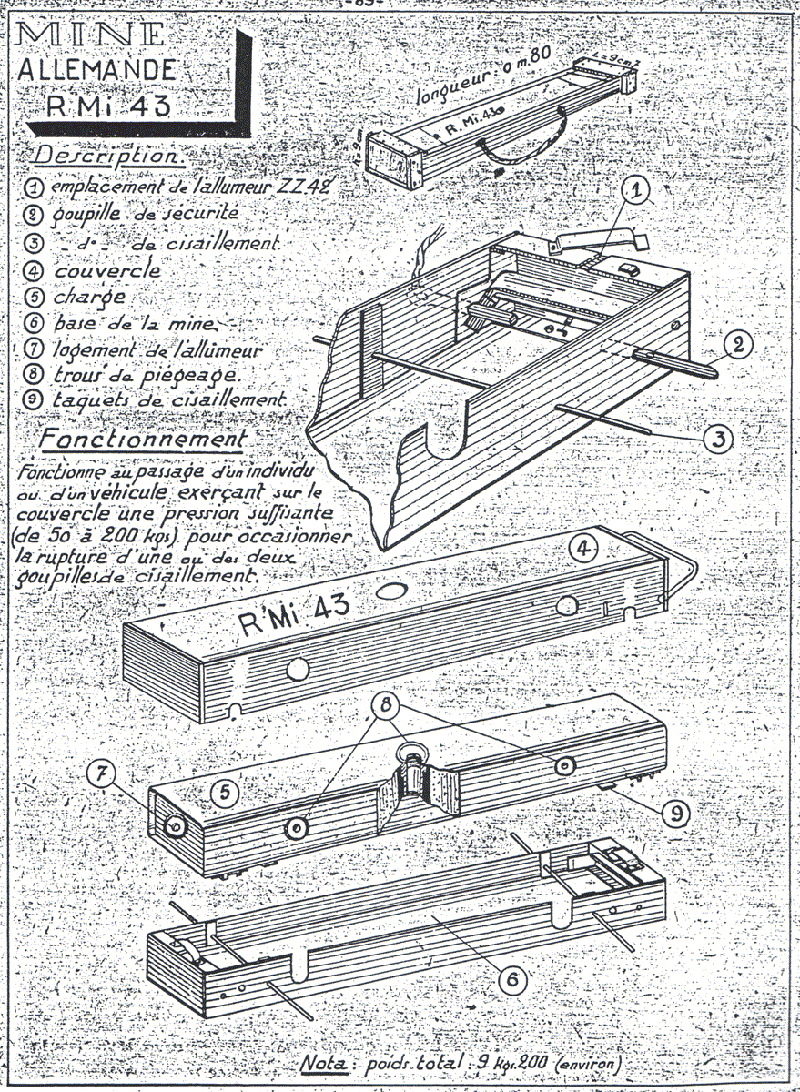

R.Mi.43
ou
Rieglemine 43
Longue règle d' acier 800 x 95 x 90 . 3 emplacement principaux d' amorçage et 2 secondaires . Poids total : 10kg pour 4kg d' explosif Mécanisme : Pression 400kg au centre et 200kg sur les extrémités |
ZZ
42 |
 |

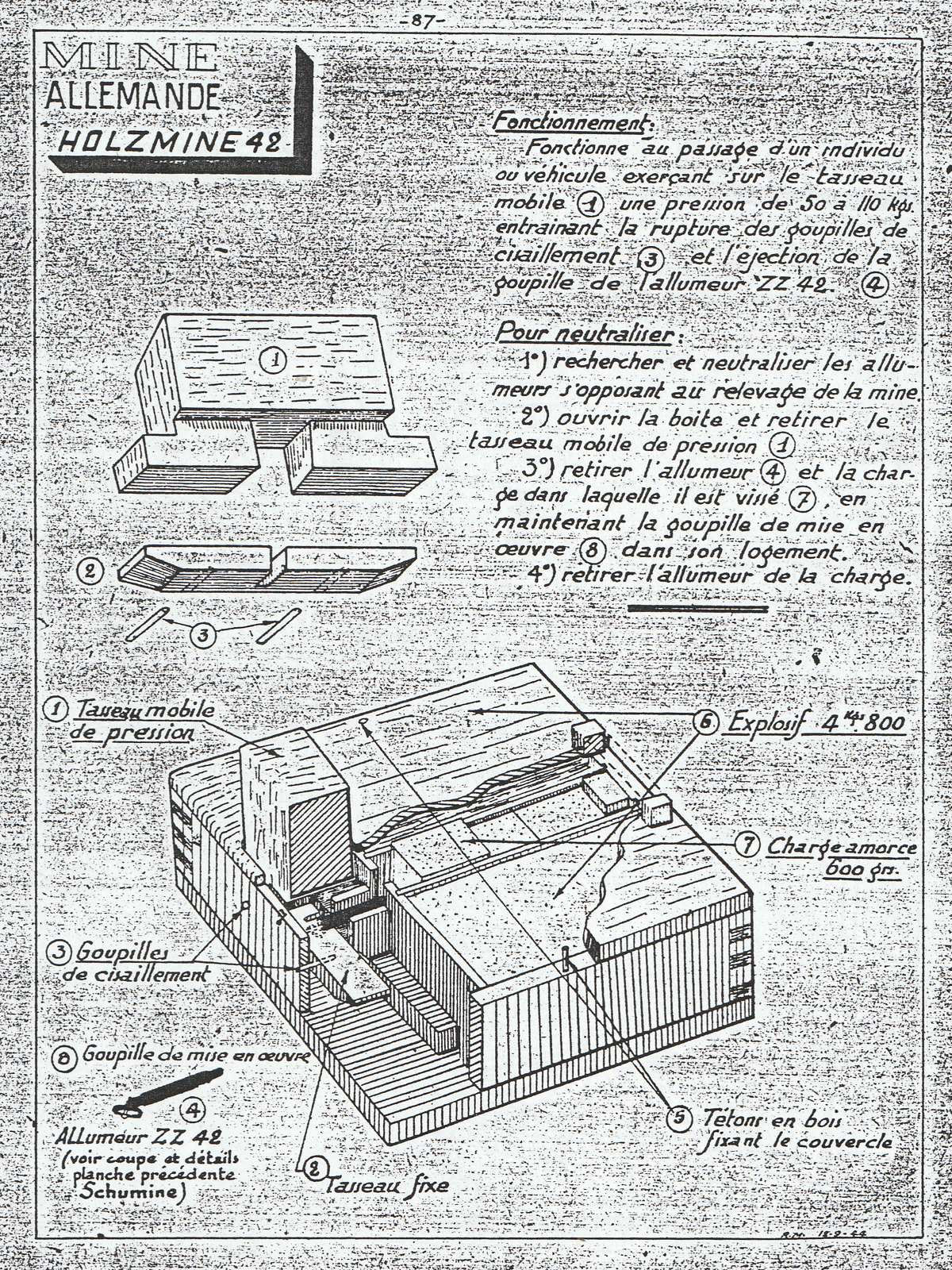

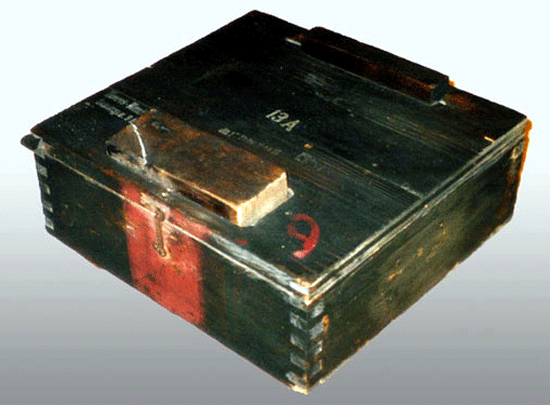

Holzmine
42 Corps en bois 30 x 32 x 10 Poids : 8kg environ pour 5kg 400 d' explosif Pression de 80kg à 100kg |
Z.Z.42 |
Fiche |
 |

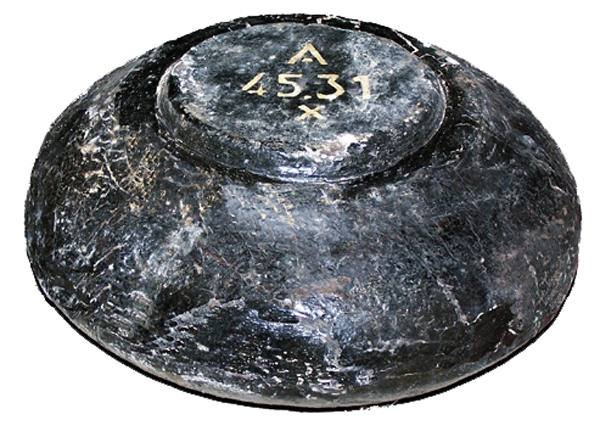

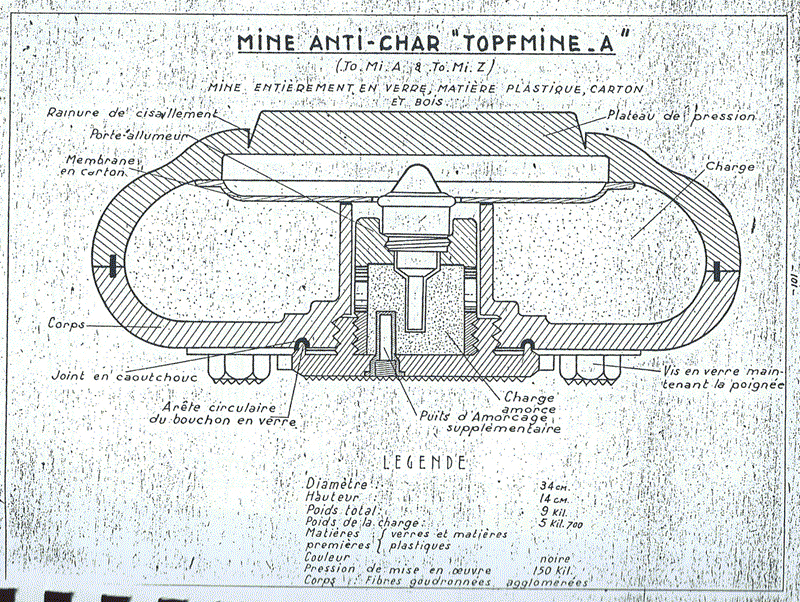

TopfMine
A4531 et C4531 Corps en carton bitumé (A4531) ou bois (C4531). Poids total : 7kg 700 pour 5kg 500 d' explosif Mécanisme : Pression : 150kg |
To.Mi.Z.42 To.Mi.Z.SFI |
Fiche |
 |

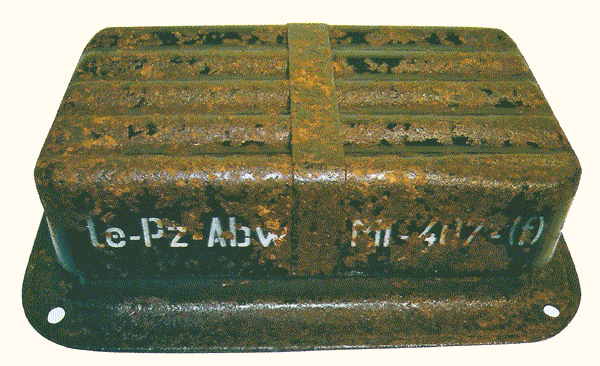

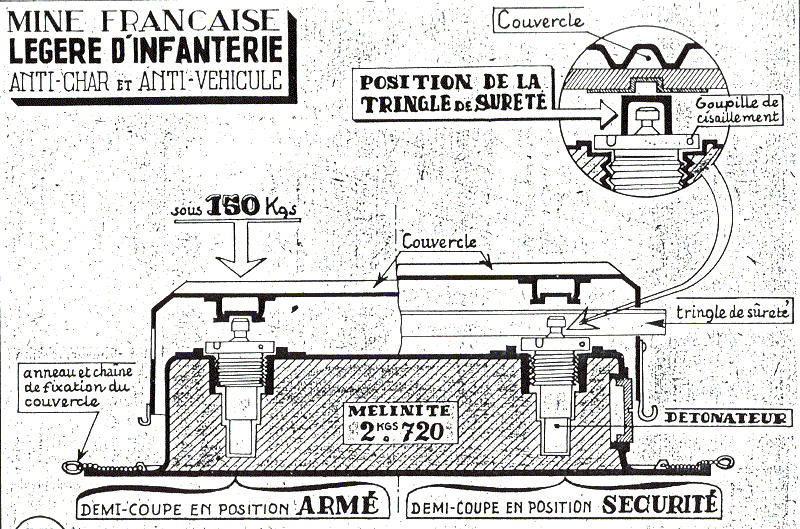

Pz.Abw.Mi.407
ou Panzerabwerhrmine
407 Mine Légère d'Infanterie française constituée d'un corps en acier parallélépipédique, couvercle cannelé, possède une barre de sécurité. Poids : 8kg pour 3kg d' explosif Pression de 200 à 400kg |
Fusée
détonateur Mle 1936 |
Fiche |
|
|

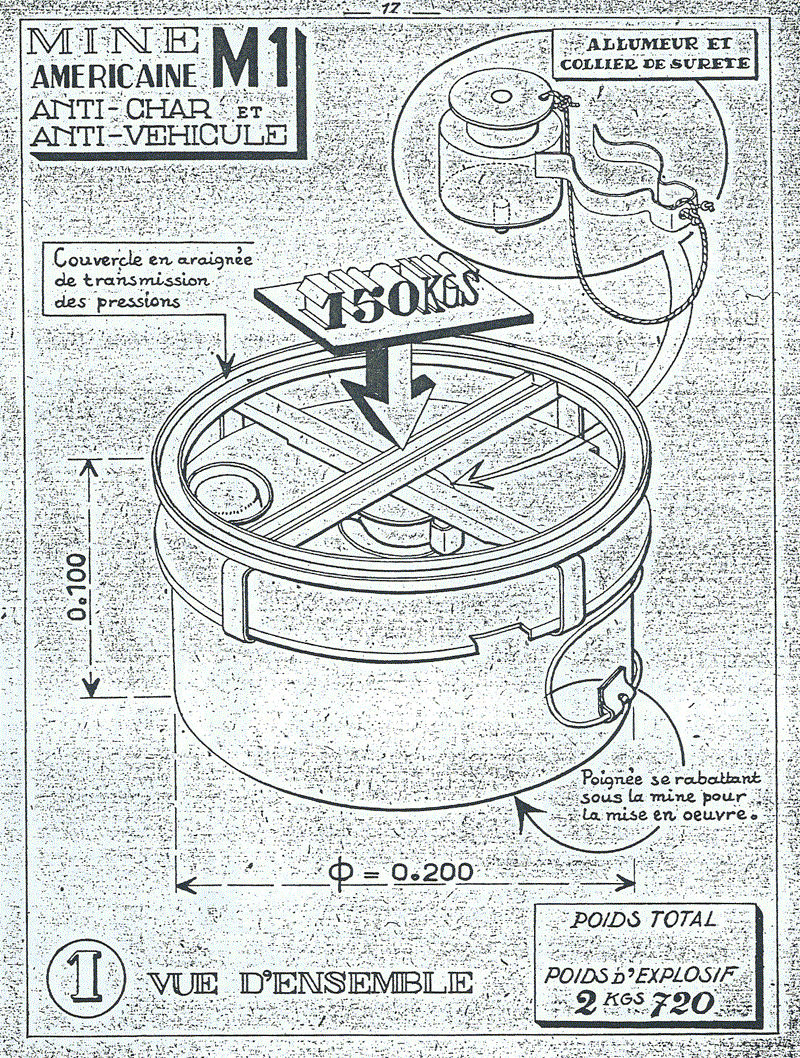

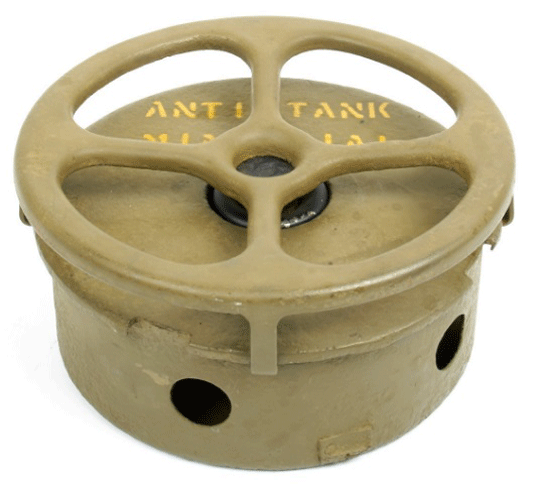

Mine
M1 Mine en tôle cylindrique avec plateau de pression. Poids total : 2,720kg d' explosif Mécanisme : Pression 150kg |
Les Mines Antipersonnel
 |

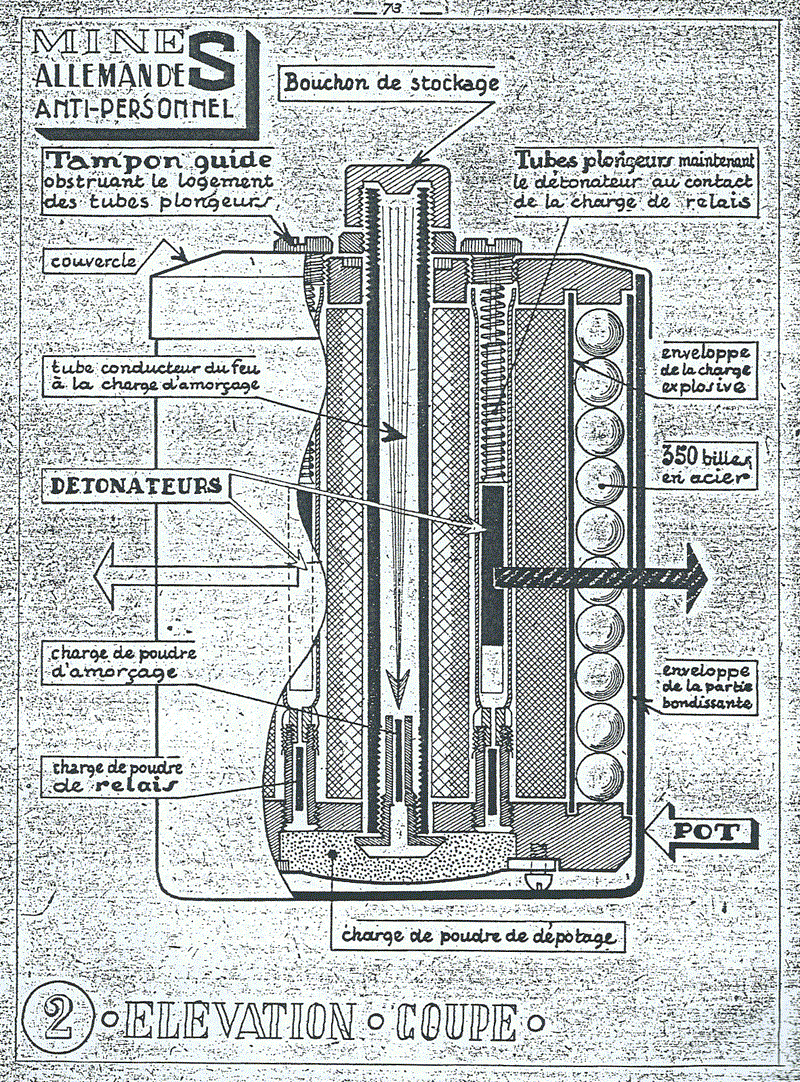

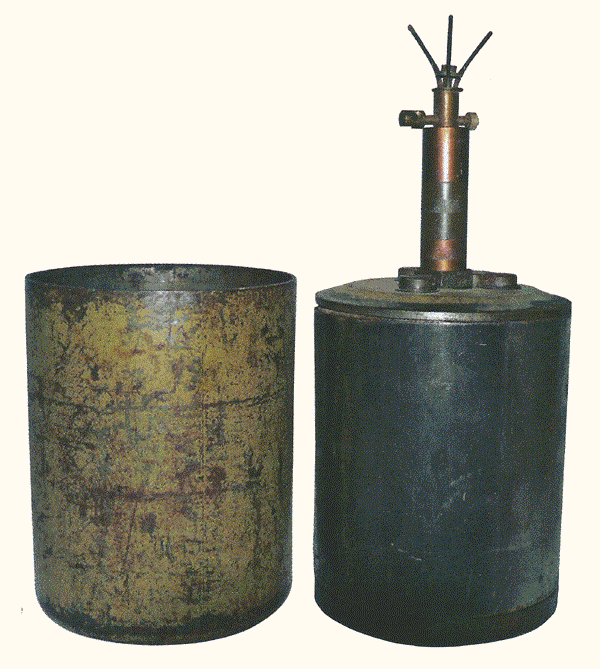

S.Mi.35
Schützenmine
35
Mine bondissante de 0.10m à 0.72m . cylindre d' acier reconnaissable à ses 5 vis sur le dessus. Poids total : 4kg 500 pour 500g d' explosif Mécanisme : Pression 7kg et Traction |
S.
Mi. Z 35
|
 |

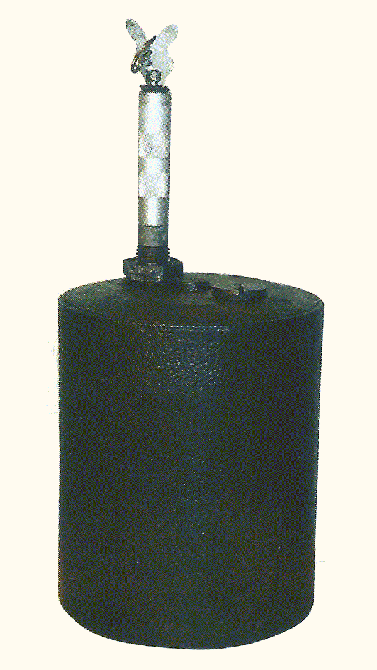

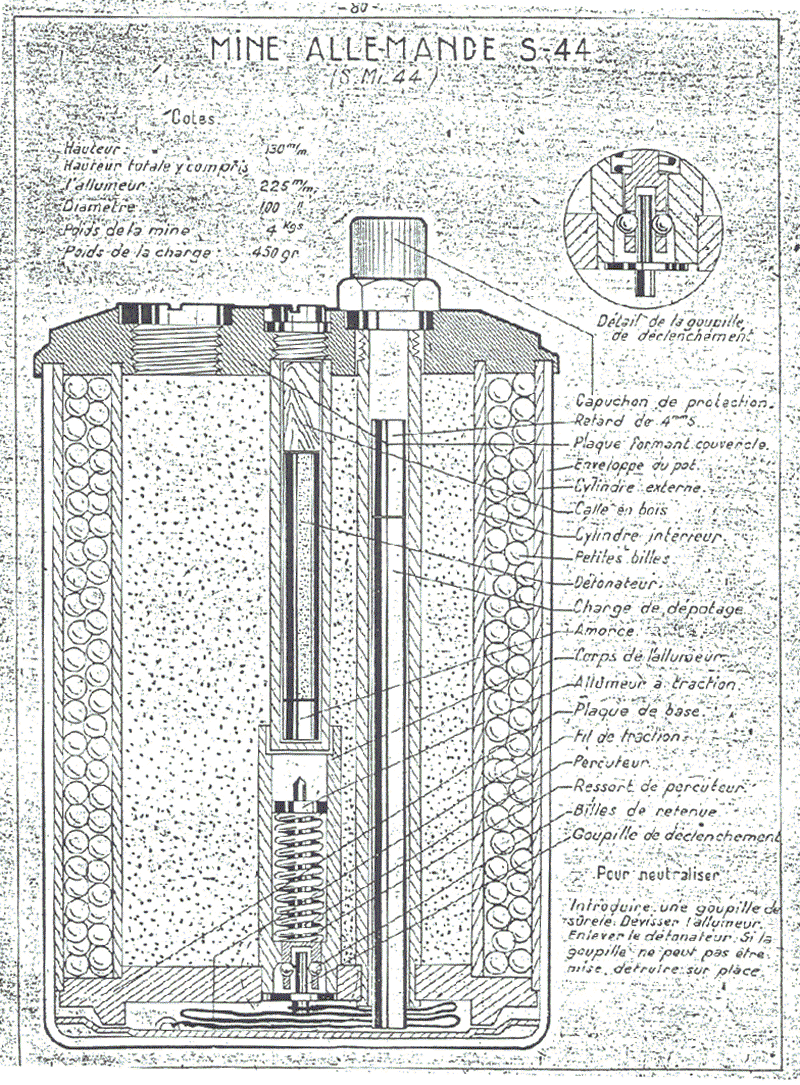

S.Mi.44
Schützenmine
44 Mine bondissante de 0.10m à 0.72m . cylindre d' acier reconnaissable à ses 3 vis sur le dessus. Poids total : 4kg 500 pour 500g d' explosif Mécanisme : Pression 7kg et Traction |
S. Mi. Z 44 |
 |

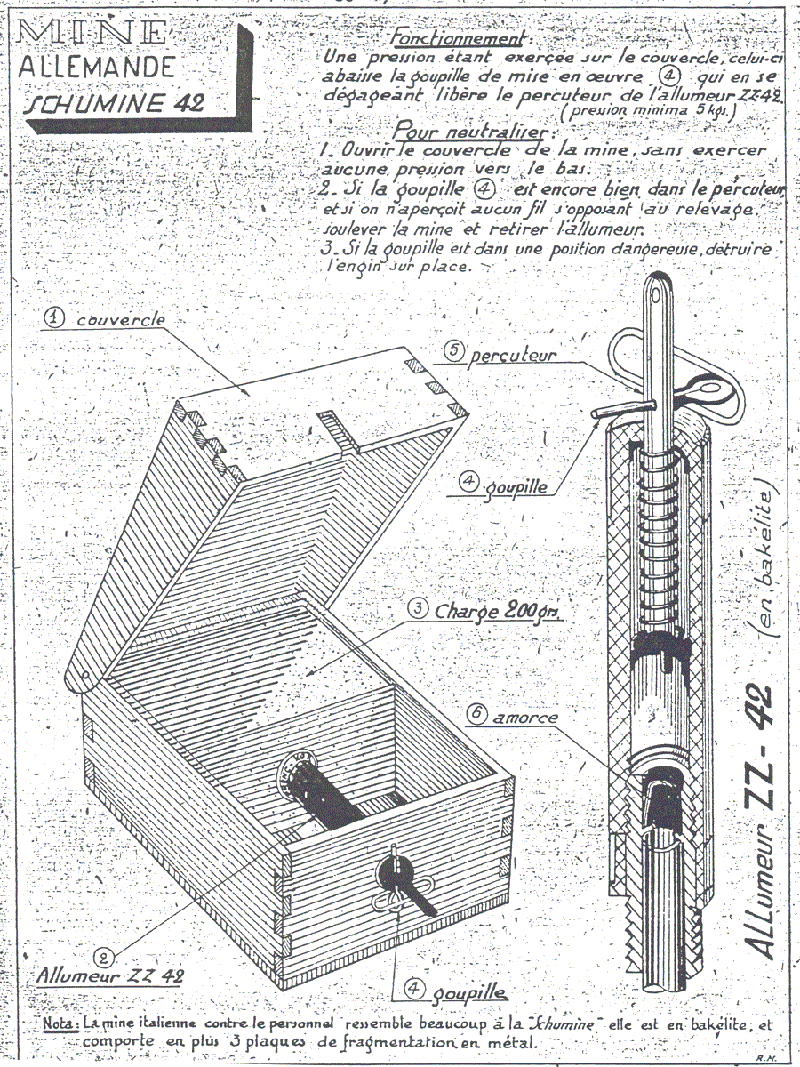

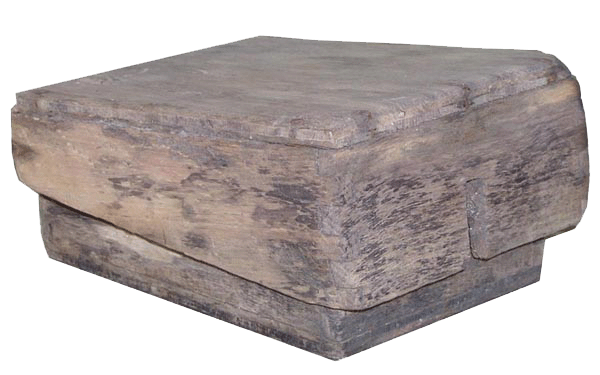

Schümine
42 Mine en bois 11cm x 8cm x 4cm . Poids total : 500g pour 200g d' explosif Mécanisme : Pression |
ZZ
42 |
|
|

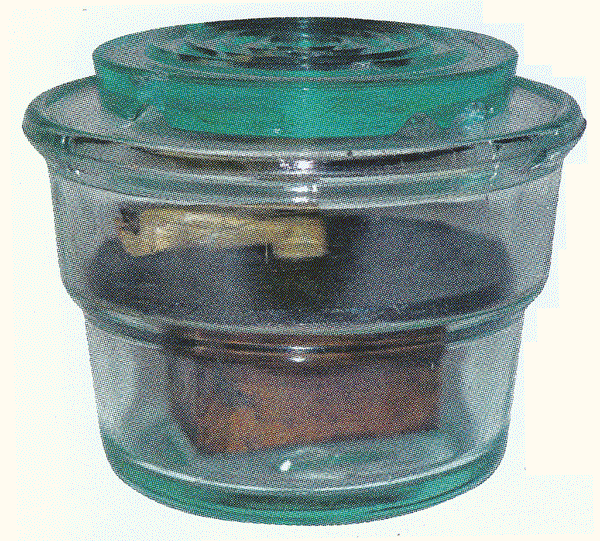

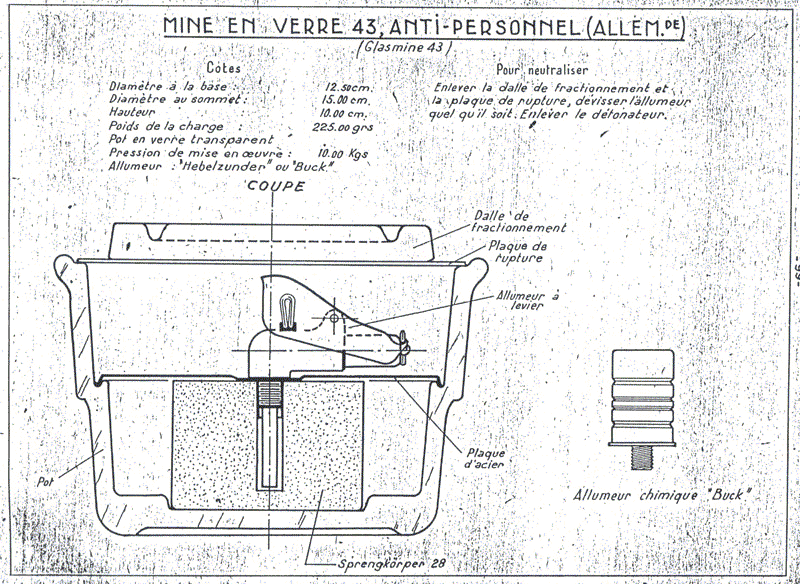

Glasmine
43 Mine en verre avec plateau de pression. Poids total : 1kg 500 pour 200g d' explosif Mécanisme : Pression 6kg sur allumeur mécanique et 18kg sur le chimique |
Buck
Zunder 44 |
|
|

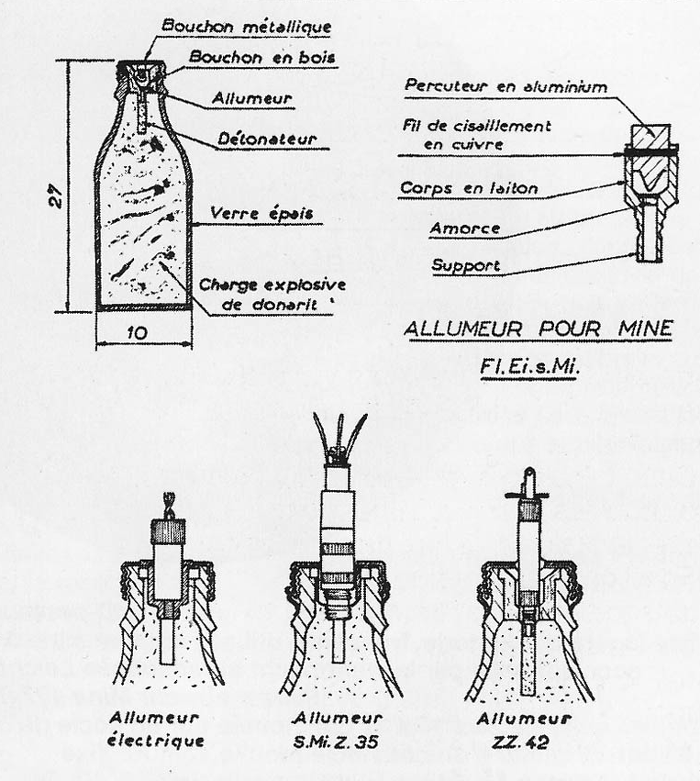

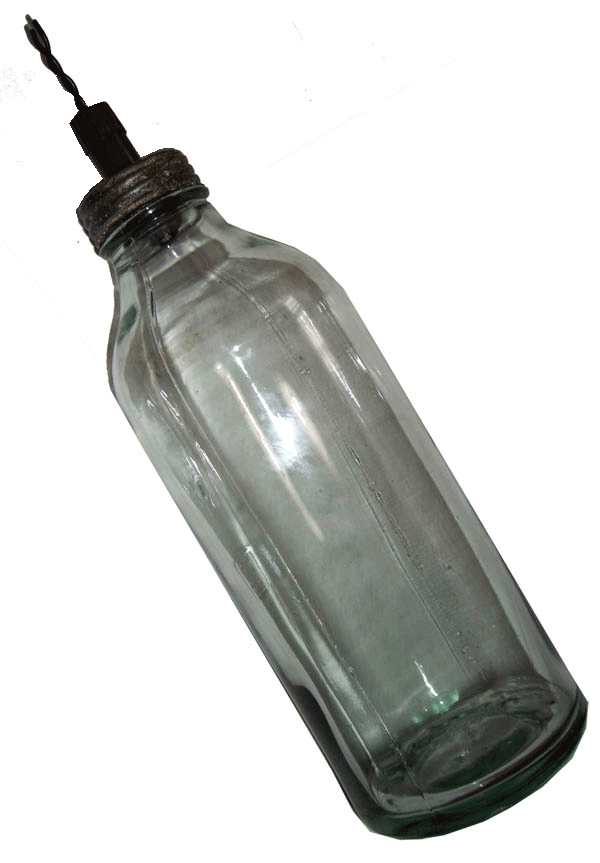

Flaschen
EisMine 42 Mine en verre Poids total : 5Kg pour 3Kg d' explosif Mécanisme : Pression |
S.Mi.35 |
 |

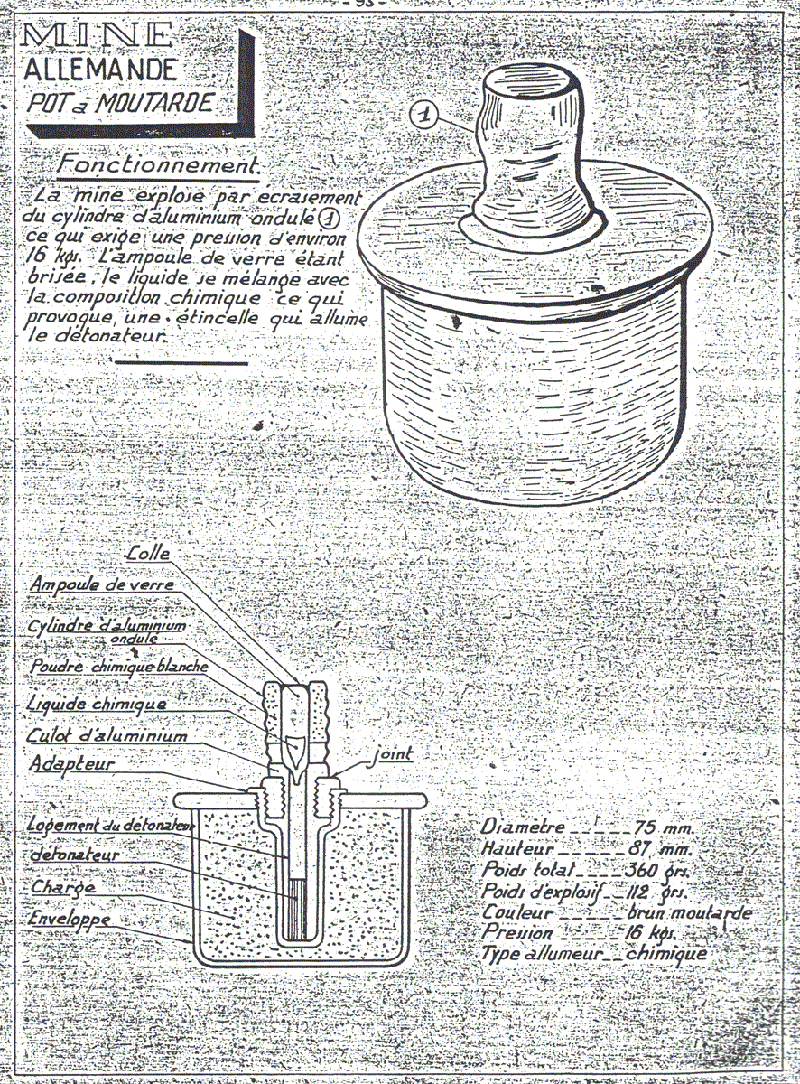

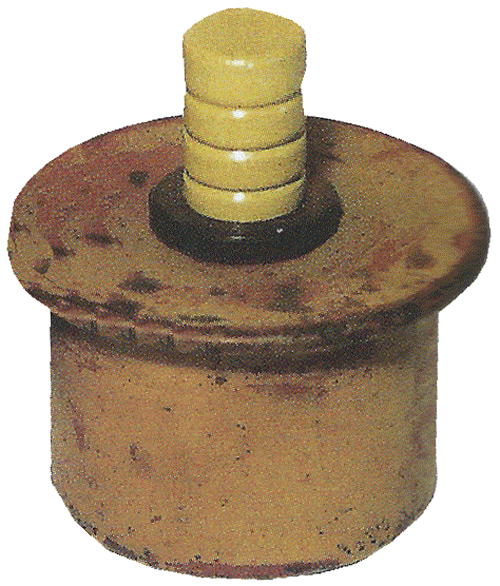

S.Mi.A200
ou Schützenmine
A200
Mine en tôle de 7cm de diamètre et 5cm de hauteur . Poids total : 370g pour 110g d' explosif Mécanisme : Pression 16kg |
Buck
Zunder 44 |
 |

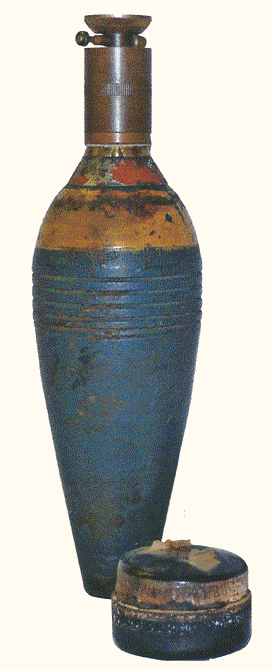

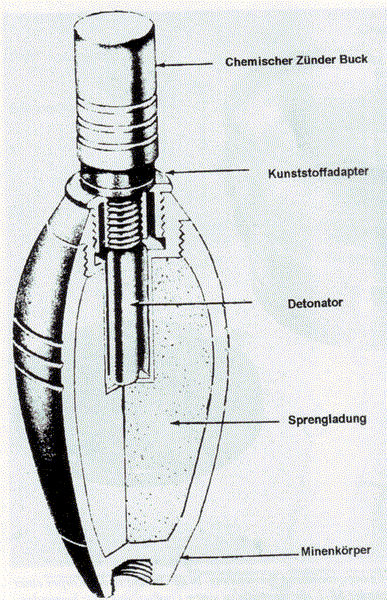

Behelfs-Schützenmine
W1 Mine fabriquée à partir d'un projectile français de 50mm dont on a retiré l' empennage. Poids total : 100g d' explosif Mécanisme : Pression 18kg sur allumeur chimique |
Buck
Zunder 44 DZ 35 |
 |

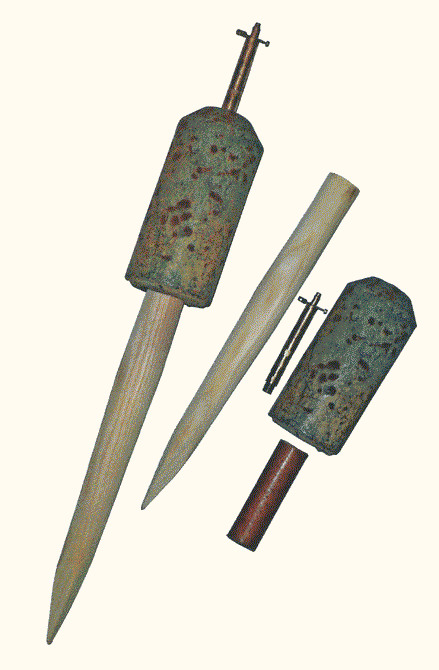

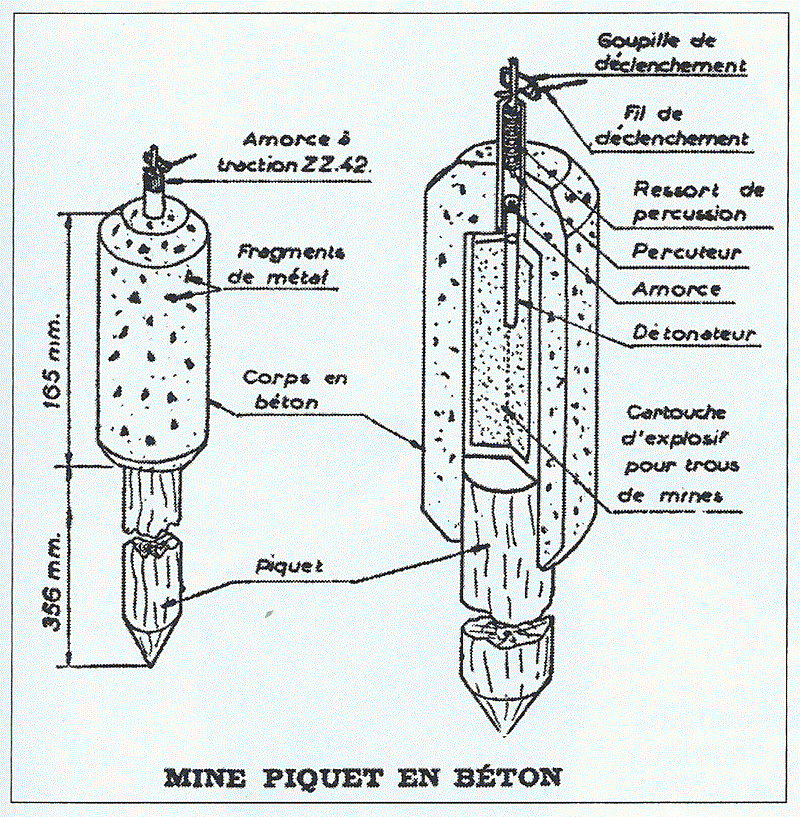

Stockmine
43 Mine constituée d' une enveloppe en béton de 160 x 72 . Mécanisme : Traction |
ZZ
35 |
Fiche |
